          當前位置：

  首頁 >產品中心 >電機整機測試設備

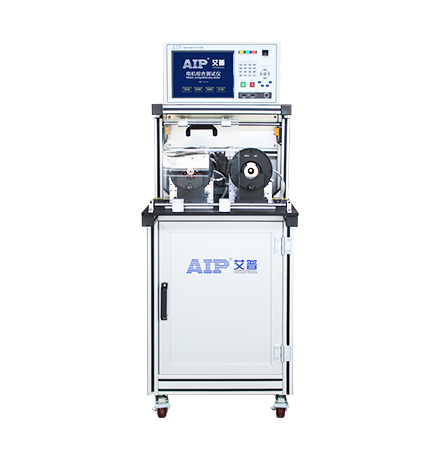

        汽車?yán)鋮s風扇電機測試系統
        產品概述：
        風扇電機有有刷和無刷電機兩種，有刷占比更高，風扇電機測試系統對風扇電機測試系統定子、轉子、整機進行測試。
        測試項目：
        有刷電機電樞轉子、無刷電機定子、電機整機，具體項目見下方介紹。
        適合電機：
        本系列產品應用于汽車風扇電機安全指標和性能指標測試，用于電機出廠前測試，根據不同電機規格定制測試方案。
        一、測試項目

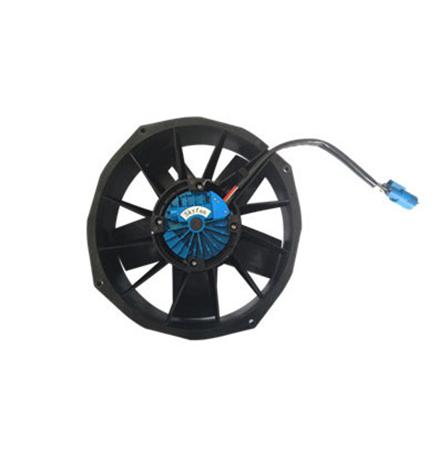

        汽車風扇電機分有刷電機和無刷電機兩種。
        1、有刷電機電樞轉子測試項目：焊接電阻、跨間電阻、片間電阻、交流耐壓、絕緣電阻、匝間耐壓；
        2、無刷電機定子測試項目：交流耐壓、絕緣電阻、直流電阻、電感、匝間、轉向；
        3、電機整機測試項目：電機電參數、電壓、電流、功率。

        二、設備功能特點
        1、焊阻定位：準確定位焊接電阻錯誤的焊點，并以圖示直觀展現
        2、掛鉤錯位：自動檢測電樞掛鉤順序是否正確，并準確指出順時針或逆時針掛錯片數；
        3、開機自檢：測試系統開機時自動檢測各功能模塊是否正常，異常模塊會自動報錯并提示；
        4、數據處理快速：測試系統控制核心采用ARM高速處理器，數據處理高效準確；
        5、數據共享：設備與互聯網聯通，實現數據交互資源共享；對接MES系統，測試數據可自動上傳到客戶服務器端，此功能選配；
        6、遠程維護：內置網絡模塊，聯網后可遠程對測試系統進行維護升級，保證設備維護時效性。

        三、汽車風扇電機作用
        燃油車上風扇電機作用和電動汽車上風扇電機作用不同
        3.1 燃油車上冷卻風扇作用：
        1.為發動機散熱水箱內的高溫冷卻液通風降溫，從而降低發動機工作溫度。
        2.為空調系統中的冷凝器通風降溫，將通過冷凝器的冷媒的狀態由高壓氣態轉化成高壓液態，以便后續通過膨脹閥時能夠更好的霧化，獲得更好的空調制冷效果。
        3.裝配了廢氣渦輪增壓器的車型，會通過中冷器或渦輪增壓散熱水箱等散熱方式為增壓空氣進行冷卻降溫，散熱器風扇會協助通風降溫。
        4.部分車型會在發動機艙前端單獨裝配變速箱油散熱器，也需要散熱器風扇協助散熱。
        發動機在行駛過程中會有氣流從前向后吹向散熱水箱、冷凝器等散熱器，本身已具備幫助散熱器通風散熱的功能。

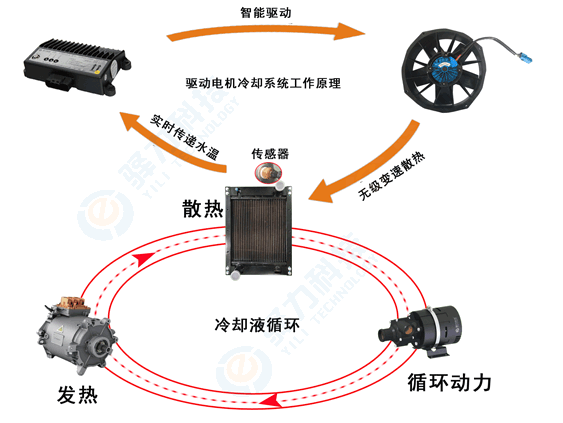

        3.2電動汽車上風扇電機作用
        由于純電動汽車驅動電機散熱都是采用液冷方式，由冷卻風扇配水箱散熱器和冷卻水泵，冷卻風扇作用是給散熱器通風降溫，通過冷卻液循環完成電動機散熱。其中，不同于常規動力汽車，純電動汽車在冷卻風扇選擇上都傾向于無刷冷卻風扇。風扇控制器通過分布在水箱進出水口的溫度傳感器 ，實時監測冷卻液溫度，并同步智能調整冷卻風扇運行狀態（啟動、低速、 無級變速、高速、停止）。經過散熱的冷卻液在無刷磁力水泵的作用下 ，再進入驅動電機和電控裝置帶走熱量 ，以此循環往復，始終確保驅動電機在合適的溫度范圍中工作。
        四、為什么選擇無刷風扇
        無刷風扇的核心是無刷電機，相比傳統的有刷電機，無刷電機因體積小、效率高、壽命長的特點更具優勢。
        4.1體積小
        從設計和銅線選用上優化，提高槽滿率，加強散熱，提升電機效率，減少電機體積。以一款功率為200W風扇的有刷電機與無刷電機進行對比，外徑不變情況下，電機高度從88.2mm降低到68.5mm,對于整車空間布局更具有友好性。而現在開發的400W無刷電機厚度可以做到63mm。
        4.2效率高
        電機是整個機電系統中耗電量較大的部分，所以對于它的工作效率的提升就顯得更為重要。單電機來講，有刷的效率在65%左右。
        4.3壽命長
        無刷風扇電機，省去了碳刷與換向器的摩擦，電機僅軸承有磨損，壽命大幅提升，綜合工況電機壽命可達3萬小時，約是有刷電機壽命的3倍。備注：非霍爾傳感器測量，而是采用反電動勢法檢側位置的。
        一、有刷電機電樞轉子測試項目：
        測試產品
        汽車?yán)鋮s風扇電機測試系統
        顯示方式
        10.4寸LCD液晶顯示屏
        換向器片數
        3-128片可選
        片間電阻
        測量范圍
        0.5m?-1000?
        測量精度
        ≤±（0.5%×量程+3個字）
        跨間電阻
        測量范圍
        0.5m?-1000?
        測量精度
        ≤±（0.5%×量程+3個字）
        焊接電阻
        測量范圍
        1u?-10m?
        測量精度
        ≤±10u?（片阻≤10?）
        （5片以上，6片10線制平衡法）
        絕緣電阻
        電壓范圍
        DC 500V/1000V
        電壓精度
        ≤±（2%×設定值 +10V）
        測量范圍
        1一500MΩ
        測量精度
        ≤±（2.5%×量程 +3個字）
        交流耐壓
        電壓范圍
        0-3000V/5000V
        鐵芯與繞組/軸與繞組/軸與鐵芯
        單/雙絕緣電樞
        電壓精度
        ≤±（2.5%×設定值+10V）
        擊穿電流范圍
        0-5/10/20mA
        擊穿電流精度
        ≤±（2.5%×顯示值 +3個字）
        匝間耐壓
        電壓范圍
        0-3000V
        電壓精度
        ≤±（3%×設定值+10V）
        波形限值
        最小相差0.1%（波形差異）
        設置沖擊間隔
        可行
        采樣頻率
        20/40MHz（自適應）

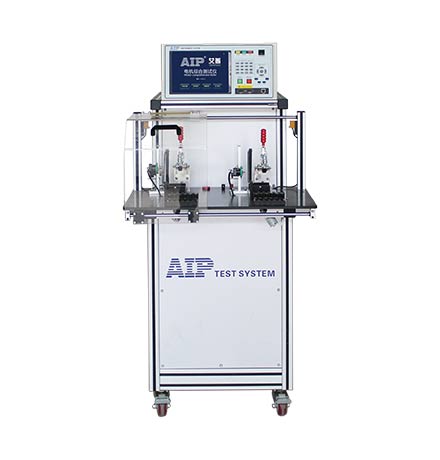

        二、無刷電機定子測試項目：
        型號
        AIP891X系列
        AIP9863系列
         測試項目
        交流耐壓、絕緣電阻、匝間耐壓、直流電阻、轉向
        交流耐壓、絕緣電阻、匝間耐壓、直流電阻、線圈電感、轉向、反電動勢、相序、霍爾特性
        測試對象
        直流無刷電機定子（內轉子、外轉子）
        測試工位
        雙工位
        交流耐壓
        輸出電壓設定范圍/精度
        AC 200～3000V     ±(2%×設定值+10V)
        擊穿電流測量范圍/精度
        0.10～20.00mA      ±(2%×顯示值+5個字)
        測試時間范圍/分辨率
        0.5～999.9s   0.1s/步
        電弧偵測
        1～9級(9級為最高靈敏度)
        絕緣電阻
        輸出電壓設定范圍/精度
        DC 500V/1000V      ±(2%×設定值+10V)
        絕緣電阻測量范圍/精度
        1～500MΩ            ≤100MΩ：±(3%×顯示值+0.5MΩ)； >100MΩ：±(5%×顯示值+5MΩ)
        測試時間范圍/分辨率
        0.5～999.9s   0.1s/步
        匝間測試
        輸出電壓設定范圍/精度
        500～3000V          ±(3%×顯示值+8V)
        采樣頻率
        100MHz
        波形比較項目
        面積、差積、電暈、相位
        直流電阻測試
        測量范圍及精度
        10.0mΩ～20KΩ      ±(0.3%×顯示值+3個字)
        測試時間范圍/分辨率
        0～999s  0.1s/步
        溫度補償功能
        可設定
        電感測試
        測試頻率
        100Hz\120Hz\1kHz\10kHz
        測試電平
        0.3V\0.6V\1V
        測試范圍/基本精度
        1μH～2H   0.5%
        轉向
        轉向判斷
        正轉、反轉、不轉
        反電動勢
        電壓測量范圍/精度
        20～200V           ±(0.5%×顯示值+0.5V)  量程可定制
        轉速設置范圍
        200-3000rpm       推薦反電動勢測試轉速為1000rpm
        相序測試
        相序判斷
        A-B-C \ A-C-B
        霍爾特性
        VCC電源
        3.00～18.00V      ±(0.5%×設定值+3個字)
        高低電平范圍/精度
        0.00～18.00V      ±(0.5%×顯示值+3個字)
        頻率范圍
        1Hz～599Hz
        占空比
        0.0～100.0%          ±(0.5%×顯示值+2個字)
        PG/Hall波形
        波形顯示

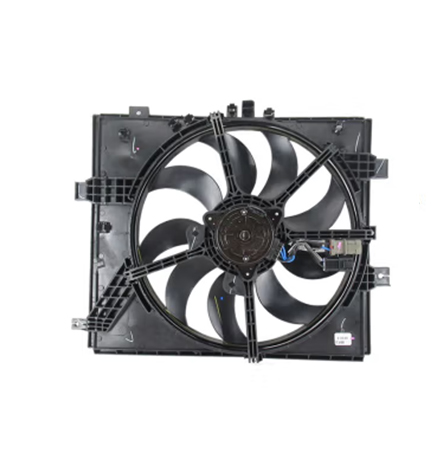

        三、汽車?yán)鋮s風扇電機整機測試項目：
        測試產品
        汽車?yán)鋮s風扇電機測試系統


        測試項目
        AIP8921-036：耐壓、絕緣、匝間、電阻、空載、低啟、堵轉、轉向、PG特性；
        AIP8922-036：耐壓、絕緣、匝間、電阻、空載、低啟、堵轉、轉向（搖臂滾輪）；
        AIP8923-036：耐壓、絕緣、匝間、電阻、空載、低啟、堵轉、轉向（磁場感應）；
        AIP8924-036：耐壓、絕緣、匝間、電阻、空載
        測試對象
        單相電機（單速、多速）
        測試工位
        雙工位
        交流耐壓
        輸出電壓設定范圍/精度
        AC 200～3000V      ±(2%×設定值+10V)
        擊穿電流測量范圍/精度
        0.10～20.00mA      ±(2%×顯示值+0.05mA)
        測試時間范圍/分辨率
        0.5～999.9s   0.1s/步
        電弧偵測
        1～9級(9級為最高靈敏度)
        絕緣電阻
        輸出電壓設定范圍/精度
        DC 500V/1000V       ±(2%×設定值+10V)
        絕緣電阻測量范圍/精度
        1～500MΩ   ≤100MΩ：±(3%×顯示值+0.5MΩ)；  >100MΩ：±(5%×顯示值+5MΩ)
        測試時間范圍/分辨率
        0.5～999.9s   0.1s/步
        匝間測試
        輸出電壓設定范圍/精度
        500～3000V        ±(3%×顯示值+8V)
        采樣頻率
        100MHz
        波形比較項目
        面積、差積、電暈、相位；測試界面顯示三個匝間波形
        直流電阻測試
        測量范圍及精度
        10.0mΩ～20KΩ      ±(0.3%×顯示值+3個字)  可設定溫度補償
        測試時間范圍/分辨率
        0～999s  0.1s/步
        測量范圍/測量精度
        -10.0℃～+50.0℃    ±0.5℃
        空載特性
        電壓測試范圍/精度
        AC:30～500V        ±(0.5%×顯示值+1V)
        電流測試范圍/精度
        AC:0.02～5.0A      ±(0.5%×顯示值+2個字)
        功率測試范圍/精度
        0.6-1500W           ±(0.5%×顯示值+5個字)
        低壓啟動
        電壓測試范圍及精度
        AC:30～500V        ±(0.5%×顯示值+1V)
        電流測試范圍及精度
        AC:0.02～5.0A      ±(0.5%×顯示值+2個字)
        功率測試范圍及精度
        0.6-1500W           ±(0.5%×顯示值+5個字)
        堵轉測試
        電壓測試范圍及精度
        AC:30～500V       ±(0.5%×顯示值+1V)
        電流測試范圍及精度
        AC:0.02～5.0A     ±(0.5%×顯示值+2個字)
        功率測試范圍及精度
        0.6-1500W          ±(0.5%×顯示值+5個字)
        轉向
        轉向判斷
        正轉、反轉、不轉
        霍爾特性
        VCC電源
        3.00-18.00V       ±(0.5%×設定值+3個字)
        高低電平范圍/精度
        0.00-18.00V       ±(0.5%×顯示值+3個字)
        頻率范圍
        1 ～ 599Hz
        占空比
        0.0-100.0%        ±(0.5%×設定值+2個字)
