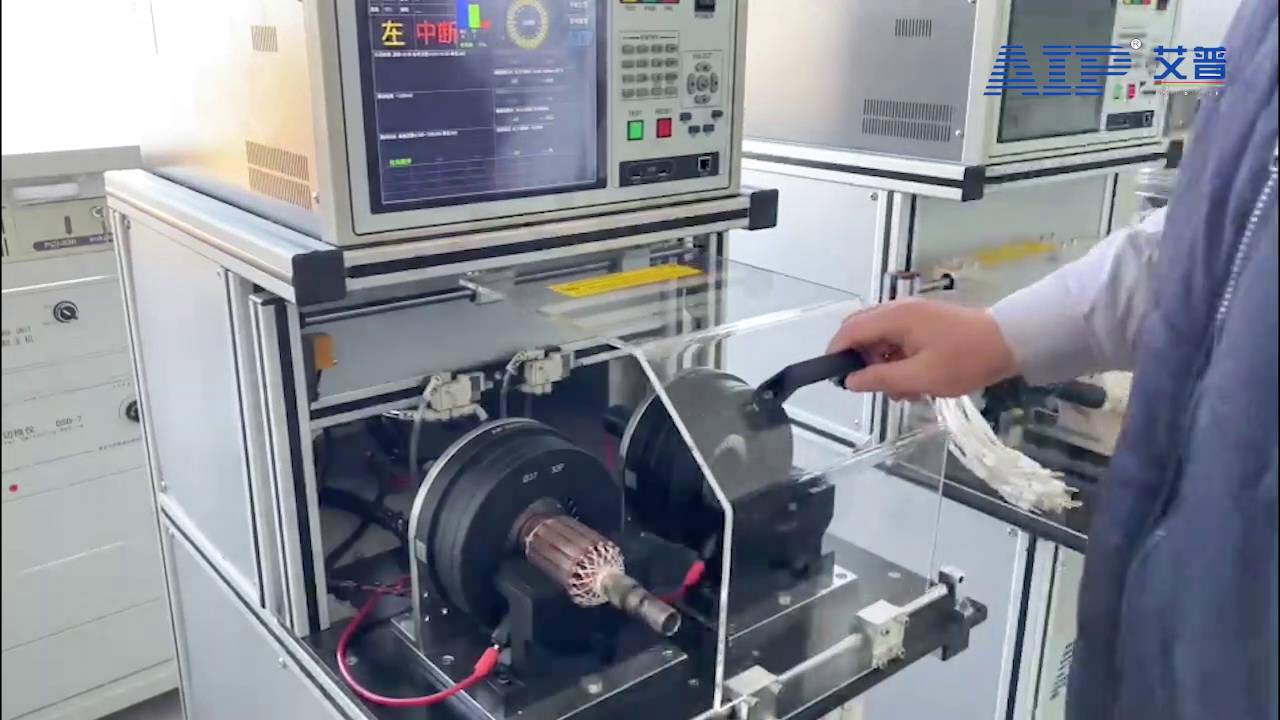

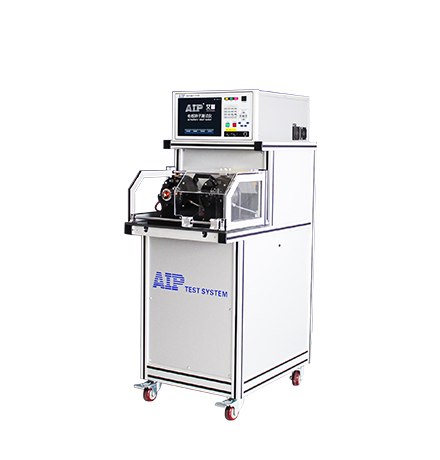

吸塵器電機轉子測試系統

一、功能特點

1、焊阻定位：準確定位焊接電阻錯誤的焊點，并以圖示直觀展現。

2、操作簡單：10.4寸LCD大液晶，觸摸屏、數字按鍵兩種操作模式，可隨意選擇，功能界面自帶幫助文檔。

3、開機自檢：開機自動檢測各模塊是否正常工作，問題模塊會自動報錯并提示。

4、模塊設計：各功能模塊獨立系統，可單獨工作，插板式結構，維護方便快捷。

5、遠程維護：內置網絡模塊，聯網后可遠程對設備進行維護升級，保證設備維護時效性。

6、接口豐富：設備自帶USB、LAN（可轉換為RS232或RS485）等接口，方便與工控機、自動化產線等實現接口聯動。

7、掛鉤錯位：自動檢測電樞繞線掛鉤順序是否正確，并準確指出順時針或逆時針掛錯片數。（該功能選配）

8、數據共享：設備與互聯網聯通，實現數據交互資源共享；

9、對接MES系統，測試數據可自動上傳到客戶服務器端。（該功能選配）

二、吸塵器電機電樞轉子測試流程

吸塵器電機電樞轉子的測試流程通常包括以下步驟：

1、電樞轉子測試前準備工作：根據待測吸塵器電樞轉子樣品調試好測試系統的參數。確保測試環境的安全和穩定。

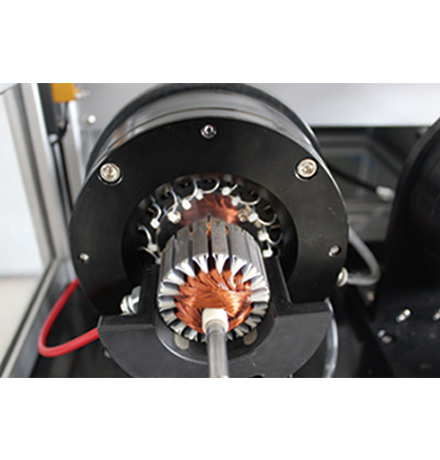

2、電樞轉子安裝：將吸塵器電機電樞轉子放置在測試設備工裝上，確保工裝內部能夠自動夾緊電樞轉子，使其處于穩定的測試狀態。

3、連接測試設備：根據測試要求，將測試設備正確連接到電樞轉子上，包括連接電阻測試線路、耐壓測試線路等。

4、進行測試：啟動電樞轉子測試系統，按照設定的參數和程序?qū)﹄姌修D(zhuǎn)子進行測試。測試項目包括焊接電阻、片間電阻、跨間電阻等，測試項目可根據實際需求進行增減。

5、記錄與分析測試結果：在測試完成后，吸塵器電樞轉子測試系統可以自動記錄待測電樞轉子的的顯示結果，可對測試結果進行分析，判斷電樞轉子是否符合要求，是否存在故障或潛在問題。

請注意，具體的測試流程可能因吸塵器型號、電機類型以及生產廠家的不同而有所差異。因此，在進行電機電樞轉子測試時，需要與電機測試系統生產廠家進行對接，以確保測試的準確性和有效性。
