          當前位置：

  首頁 >產品中心 >電機整機測試設備

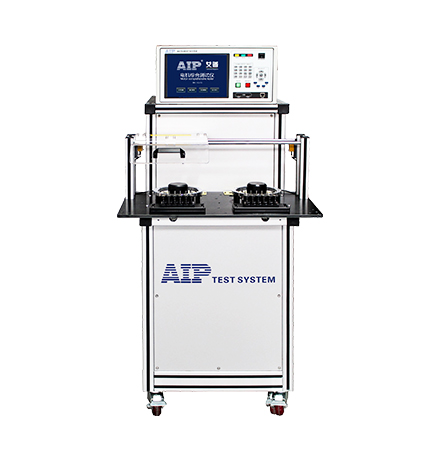

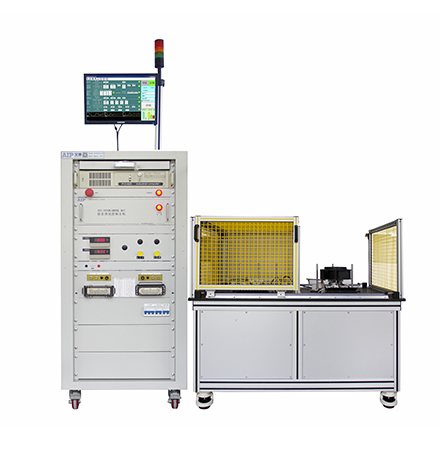

        大巴空調風機電機測試系統
        產品概述：
        大巴空調風機電機分直流有刷電機和無刷永磁電機兩種，市場上有刷電機占主導，該測試系統對大巴空調風機電機定子、轉子、整機進行測試。
        測試項目：
        測試對象：電機電樞轉子、電機定子、電機整機，具體項目見下方介紹
        適合電機：
        GB/T 13202-2015 摩托車輪輞系列—AIP艾普本系列產品應用于大巴空調風機電機安全指標和性能指標測試，用于電機出廠前測試，根據不同電機規格定制測試方案。
        大巴空調風機電機測試系統
        一、測試項目：
        1、電樞轉子測試項目：焊接電阻、跨間電阻、片間電阻、交流耐壓、絕緣電阻、匝間耐壓；
        2、電機定子測試項目：直流電阻、交流耐壓、絕緣電阻、匝間耐壓；
        3、電機整機測試項目：電機空載/負載（電壓、電流、功率）
        二、功能特點
        1、快速夾裝：根據電機結構設計測試工裝，快速對接，提高測試效率；
        2、超高效率：一次接線，自動檢測所有測試項目；
        3、模塊化設計：插板式結構，方便售后維護，功能模塊化，各項目之間互不干擾；
        4、開機自檢：測試系統開機時自動檢測各功能模塊是否正常，異常模塊會自動報錯并提示；
        5、數據處理快速：測試系統控制核心采用ARM高速處理器，數據處理高效準確；
        6、數據共享：設備與互聯網聯通，實現數據交互資源共享；對接MES系統，測試數據可自動上傳到客戶服務器端，此功能選配；
        7、遠程維護：內置網絡模塊，聯網后可遠程對測試系統進行維護升級，保證設備維護時效性。
        8、定制開發：大巴空調風機電機測試系統可根據電機特性和企業工藝要求，定制開發，確保將每個不良品檢出

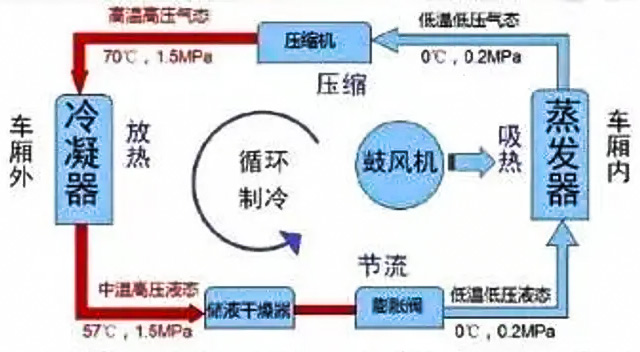

        三、大巴空調風機電機工作原理
        大巴空調風機電機系統的關鍵部件之一是大巴空調風機電機，大巴空調風機電機在大巴制冷循環過程中有著重要作用。大巴空調系統通過壓縮機將制冷劑壓縮成高溫高壓氣體，然后在蒸發器中使其膨脹成低溫低壓氣體，吸收車內熱量并降溫?？照{(diào)風機位于蒸發器和冷凝器前后，通過引導車內外空氣流動，促使熱交換過程。
        在蒸發器處，大巴風機將室內空氣吹過，使其與制冷劑接觸，吸收熱量。在冷凝器處，大巴風機將外界空氣吹過，將制冷劑釋放的熱量傳遞給外界。通過大巴空調風機電機的運作，空氣流動加速，實現了車內熱量的傳遞和降溫效果，確保乘客的舒適乘坐體驗。

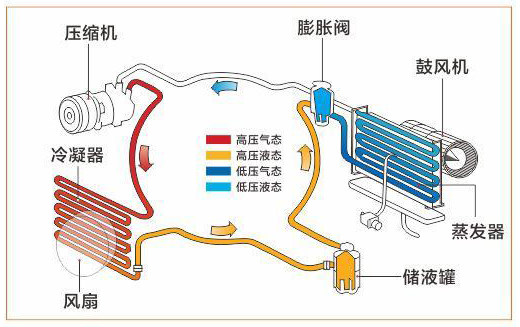

        四、大巴空調風機電機系統結構
        大巴空調風機電機系統在大巴中的制冷循環系統中廣泛應用。
        大巴空調風機電機系統包括大巴空調風機電機組件、大巴空調制冷循環組件、大巴空調空氣過濾組件和大巴空調風機電機控制系統進行制冷循環工作。
        其中大巴空調風機電機組件包括位于蒸發器和冷凝器前后的風機，通過引導空氣流動促進熱交換，實現室內溫度的調節。大巴空調風機電機控制系統通過監測車內溫度等參數，啟動風機和其他設備，提供舒適的乘坐環境。
        了解大巴空調風機電機系統的結構有助于更好地維護和優化大巴空調風機電機系統，更合理地為乘客提供愉快的出行體驗。隨著技術的進步，未來大巴空調風機電機系統可能將變得更加智能和高效，進一步提升乘客的舒適性。
        一、有刷電機電樞轉子測試項目：
        測試產品
        大巴空調風機電機測試系統
        顯示方式
        10.4寸LCD液晶顯示屏
        換向器片數
        3-128片可選
        片間電阻
        測量范圍
        0.5m?-1000?
        測量精度
        ≤±（0.5%×量程+3個字）
        跨間電阻
        測量范圍
        0.5m?-1000?
        測量精度
        ≤±（0.5%×量程+3個字）
        焊接電阻
        測量范圍
        1u?-10m?
        測量精度
        ≤±10u?（片阻≤10?）
        （5片以上，6片10線制平衡法）
        絕緣電阻
        電壓范圍
        DC 500V/1000V
        電壓精度
        ≤±（2%×設定值 +10V）
        測量范圍
        1一500MΩ
        測量精度
        ≤±（2.5%×量程 +3個字）
        交流耐壓
        電壓范圍
        0-3000V/5000V
        鐵芯與繞組/軸與繞組/軸與鐵芯
        單/雙絕緣電樞
        電壓精度
        ≤±（2.5%×設定值+10V）
        擊穿電流范圍
        0-5/10/20mA
        擊穿電流精度
        ≤±（2.5%×顯示值 +3個字）
        匝間耐壓
        電壓范圍
        0-3000V
        電壓精度
        ≤±（3%×設定值+10V）
        波形限值
        最小相差0.1%（波形差異）
        設置沖擊間隔
        可行
        采樣頻率
        20/40MHz（自適應）

        二、無刷電機定子測試項目：
        型號
        AIP891X系列
        AIP9863系列
         測試項目
        交流耐壓、絕緣電阻、匝間耐壓、直流電阻、轉向
        交流耐壓、絕緣電阻、匝間耐壓、直流電阻、線圈電感、轉向、反電動勢、相序、霍爾特性
        測試對象
        直流無刷電機定子（內轉子、外轉子）
        測試工位
        雙工位
        交流耐壓
        輸出電壓設定范圍/精度
        AC 200～3000V     ±(2%×設定值+10V)
        擊穿電流測量范圍/精度
        0.10～20.00mA      ±(2%×顯示值+5個字)
        測試時間范圍/分辨率
        0.5～999.9s   0.1s/步
        電弧偵測
        1～9級(9級為最高靈敏度)
        絕緣電阻
        輸出電壓設定范圍/精度
        DC 500V/1000V      ±(2%×設定值+10V)
        絕緣電阻測量范圍/精度
        1～500MΩ            ≤100MΩ：±(3%×顯示值+0.5MΩ)； >100MΩ：±(5%×顯示值+5MΩ)
        測試時間范圍/分辨率
        0.5～999.9s   0.1s/步
        匝間測試
        輸出電壓設定范圍/精度
        500～3000V          ±(3%×顯示值+8V)
        采樣頻率
        100MHz
        波形比較項目
        面積、差積、電暈、相位
        直流電阻測試
        測量范圍及精度
        10.0mΩ～20KΩ      ±(0.3%×顯示值+3個字)
        測試時間范圍/分辨率
        0～999s  0.1s/步
        溫度補償功能
        可設定
        電感測試
        測試頻率
        100Hz\120Hz\1kHz\10kHz
        測試電平
        0.3V\0.6V\1V
        測試范圍/基本精度
        1μH～2H   0.5%
        轉向
        轉向判斷
        正轉、反轉、不轉
        反電動勢
        電壓測量范圍/精度
        20～200V           ±(0.5%×顯示值+0.5V)  量程可定制
        轉速設置范圍
        200-3000rpm       推薦反電動勢測試轉速為1000rpm
        相序測試
        相序判斷
        A-B-C \ A-C-B
        霍爾特性
        VCC電源
        3.00～18.00V      ±(0.5%×設定值+3個字)
        高低電平范圍/精度
        0.00～18.00V      ±(0.5%×顯示值+3個字)
        頻率范圍
        1Hz～599Hz
        占空比
        0.0～100.0%          ±(0.5%×顯示值+2個字)
        PG/Hall波形
        波形顯示

        三、大巴空調風機電機測試項目：
        測試產品
        大巴空調風機電機測試系統


        測試項目
        AIP8921-036：耐壓、絕緣、匝間、電阻、空載、低啟、堵轉、轉向、PG特性；
        AIP8922-036：耐壓、絕緣、匝間、電阻、空載、低啟、堵轉、轉向（搖臂滾輪）；
        AIP8923-036：耐壓、絕緣、匝間、電阻、空載、低啟、堵轉、轉向（磁場感應）；
        AIP8924-036：耐壓、絕緣、匝間、電阻、空載
        測試對象
        單相電機（單速、多速）
        測試工位
        雙工位
        交流耐壓
        輸出電壓設定范圍/精度
        AC 200～3000V      ±(2%×設定值+10V)
        擊穿電流測量范圍/精度
        0.10～20.00mA      ±(2%×顯示值+0.05mA)
        測試時間范圍/分辨率
        0.5～999.9s   0.1s/步
        電弧偵測
        1～9級(9級為最高靈敏度)
        絕緣電阻
        輸出電壓設定范圍/精度
        DC 500V/1000V       ±(2%×設定值+10V)
        絕緣電阻測量范圍/精度
        1～500MΩ   ≤100MΩ：±(3%×顯示值+0.5MΩ)；  >100MΩ：±(5%×顯示值+5MΩ)
        測試時間范圍/分辨率
        0.5～999.9s   0.1s/步
        匝間測試
        輸出電壓設定范圍/精度
        500～3000V        ±(3%×顯示值+8V)
        采樣頻率
        100MHz
        波形比較項目
        面積、差積、電暈、相位；測試界面顯示三個匝間波形
        直流電阻測試
        測量范圍及精度
        10.0mΩ～20KΩ      ±(0.3%×顯示值+3個字)  可設定溫度補償
        測試時間范圍/分辨率
        0～999s  0.1s/步
        測量范圍/測量精度
        -10.0℃～+50.0℃    ±0.5℃
        空載特性
        電壓測試范圍/精度
        AC:30～500V        ±(0.5%×顯示值+1V)
        電流測試范圍/精度
        AC:0.02～5.0A      ±(0.5%×顯示值+2個字)
        功率測試范圍/精度
        0.6-1500W           ±(0.5%×顯示值+5個字)
        低壓啟動
        電壓測試范圍及精度
        AC:30～500V        ±(0.5%×顯示值+1V)
        電流測試范圍及精度
        AC:0.02～5.0A      ±(0.5%×顯示值+2個字)
        功率測試范圍及精度
        0.6-1500W           ±(0.5%×顯示值+5個字)
        堵轉測試
        電壓測試范圍及精度
        AC:30～500V       ±(0.5%×顯示值+1V)
        電流測試范圍及精度
        AC:0.02～5.0A     ±(0.5%×顯示值+2個字)
        功率測試范圍及精度
        0.6-1500W          ±(0.5%×顯示值+5個字)
        轉向
        轉向判斷
        正轉、反轉、不轉
        霍爾特性
        VCC電源
        3.00-18.00V       ±(0.5%×設定值+3個字)
        高低電平范圍/精度
        0.00-18.00V       ±(0.5%×顯示值+3個字)
        頻率范圍
        1 ～ 599Hz
        占空比
        0.0-100.0%        ±(0.5%×設定值+2個字)
