          當前位置：

  首頁 >產品中心 >電機整機測試設備

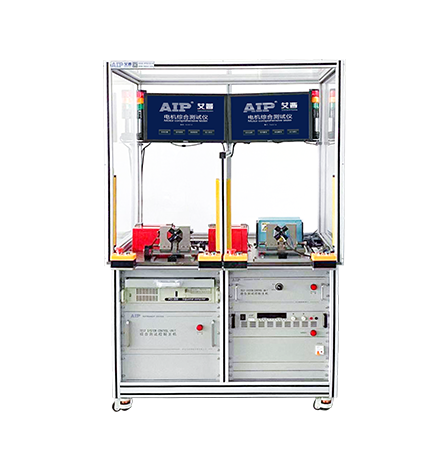

        汽車剎車電機測試系統
        產品概述：
        汽車剎車電機主要是無刷電機，該測試系統對汽車剎車測試系統定子、轉子、整機進行測試。
        測試項目：
        測試對象：電機永磁轉子、電機定子、電機整機，具體項目見下方介紹
        適合電機：
        本系列產品應用于汽車汽車剎車電機安全指標和性能指標測試，用于電機出廠前測試，根據不同電機規格定制測試方案。
        汽車剎車電機測試系統
        一、測試項目
        1、永磁轉子測試項目：反電動勢、霍爾特性、相位差、磁分布；
        2、電機定子測試項目：直流電阻、交流耐壓、絕緣電阻、匝間耐壓；
        3、電機整機測試項目：電機空載/負載（電壓、電流、功率）、反電動勢、NVH測試、齒槽轉矩測試、性能測試、摩擦扭矩測試、T-N曲線等。
        二、功能特點
        1、快速夾裝：根據電機結構設計測試工裝，快速對接，提高測試效率；
        2、超高效率：一次接線，自動檢測所有測試項目；
        3、模塊化設計：插板式結構，方便售后維護，功能模塊化，各項目之間互不干擾；
        4、開機自檢：測試系統開機時自動檢測各功能模塊是否正常，異常模塊會自動報錯并提示；
        5、數據處理快速：測試系統控制核心采用ARM高速處理器，數據處理高效準確；
        6、數據共享：設備與互聯網聯通，實現數據交互資源共享；對接MES系統，測試數據可自動上傳到客戶服務器端，此功能選配；
        7、遠程維護：內置網絡模塊，聯網后可遠程對測試系統進行維護升級，保證設備維護時效性。
        8、定制開發：AIP艾普汽車剎車電機測試系統可根據電機特性和企業工藝要求，定制開發，確保將每個不良品檢出

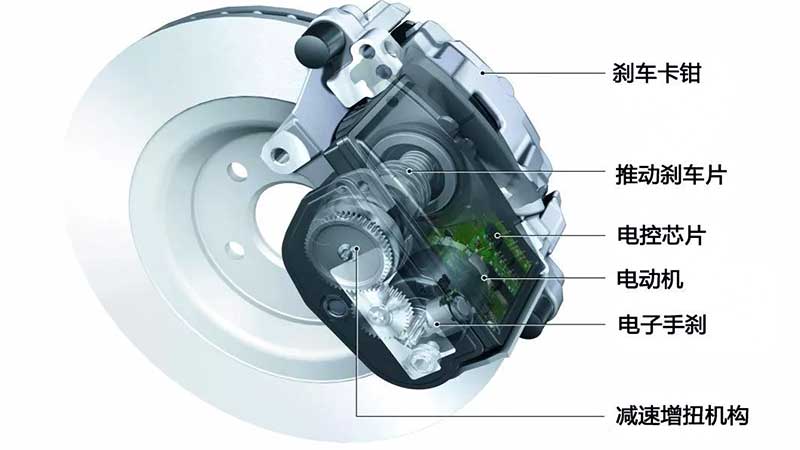

        三、汽車剎車電機工作原理

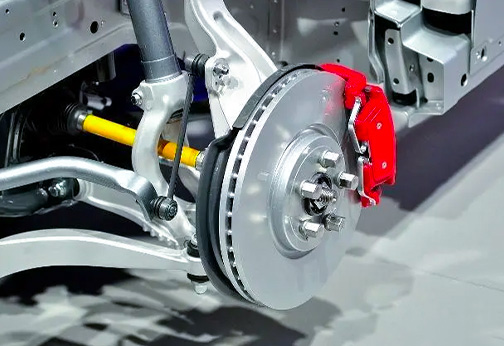

        汽車剎車電機通常安裝在汽車的剎車鼓或剎車盤附近，通過機械傳動裝置與剎車系統相連接。當駕駛員踩下剎車踏板時，汽車剎車電機接收到信號，根據信號的強弱來控制制動力的大小，進而實現剎車效果。
        汽車剎車電機是一種用于控制剎車系統的電動裝置。汽車剎車電機的作用主要是通過控制剎車系統制動力的大小及分配，實現汽車的平穩減速停車。
        四、汽車剎車電機系統故障原因
        1、電路問題導致汽車剎車電機系統故障；
        2、汽車剎車電機損壞導致汽車剎車電機系統故障；
        3、汽車剎車電機系統的傳感器發生故障；
        4、汽車剎車電機系統的控制單元故障；
        5、外部環境因素是汽車剎車電機系統故障；
        6、維護不當導致汽車剎車電機系統故障；
        7、供電不穩是汽車剎車電機系統的故障原因之一。
        一、電機永磁轉子測試項目：
        型號
        永磁轉子測試系統
        測試項目
        反電動勢、霍爾特性（高低電平、頻率、占空比）、相位差（反電動勢、霍爾、反電動勢與霍爾）、磁分布
        測試對象
        無刷電機轉子
        測試工位
        雙工位
        反電動勢
        電壓測量范圍/精度
        20.0～200.0V   ±(0.5%×顯示值+0.5V)  量程可定制
        轉速設置范圍
        200-3000rpm   ±1rpm     推薦反電動勢測試轉速為1000rpm
        相位差
        0.0-360.0°   ±1°
        霍爾特性
        VCC電源
        3.00～18.00V   ±(0.5%×設定值+3個字)
        高低電平范圍及精度
        0.00～18.00V   ±(0.5%×顯示值+3個字)
        頻率范圍
        1Hz～599Hz
        占空比/精度
        0.0～100.0%   ±(0.5%×顯示值+2個字)
        PG/Hall波形
        波形顯示
        相位差
        相位差判斷
        反電動勢相位差、霍爾相位差、反電動勢與霍爾相位差

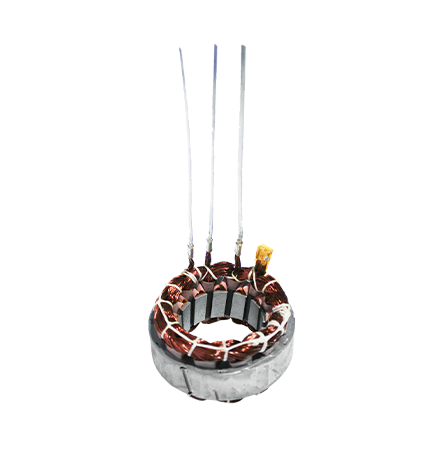

        二、無刷電機定子測試項目：
        型號
        AIP891X系列
        AIP9863系列
         測試項目
        交流耐壓、絕緣電阻、匝間耐壓、直流電阻、轉向
        交流耐壓、絕緣電阻、匝間耐壓、直流電阻、線圈電感、轉向、反電動勢、相序、霍爾特性
        測試對象
        直流無刷電機定子（內轉子、外轉子）
        測試工位
        雙工位
        交流耐壓
        輸出電壓設定范圍/精度
        AC 200～3000V     ±(2%×設定值+10V)
        擊穿電流測量范圍/精度
        0.10～20.00mA      ±(2%×顯示值+5個字)
        測試時間范圍/分辨率
        0.5～999.9s   0.1s/步
        電弧偵測
        1～9級(9級為最高靈敏度)
        絕緣電阻
        輸出電壓設定范圍/精度
        DC 500V/1000V      ±(2%×設定值+10V)
        絕緣電阻測量范圍/精度
        1～500MΩ            ≤100MΩ：±(3%×顯示值+0.5MΩ)； >100MΩ：±(5%×顯示值+5MΩ)
        測試時間范圍/分辨率
        0.5～999.9s   0.1s/步
        匝間測試
        輸出電壓設定范圍/精度
        500～3000V          ±(3%×顯示值+8V)
        采樣頻率
        100MHz
        波形比較項目
        面積、差積、電暈、相位
        直流電阻測試
        測量范圍及精度
        10.0mΩ～20KΩ      ±(0.3%×顯示值+3個字)
        測試時間范圍/分辨率
        0～999s  0.1s/步
        溫度補償功能
        可設定
        電感測試
        測試頻率
        100Hz\120Hz\1kHz\10kHz
        測試電平
        0.3V\0.6V\1V
        測試范圍/基本精度
        1μH～2H   0.5%
        轉向
        轉向判斷
        正轉、反轉、不轉
        反電動勢
        電壓測量范圍/精度
        20～200V           ±(0.5%×顯示值+0.5V)  量程可定制
        轉速設置范圍
        200-3000rpm       推薦反電動勢測試轉速為1000rpm
        相序測試
        相序判斷
        A-B-C \ A-C-B
        霍爾特性
        VCC電源
        3.00～18.00V      ±(0.5%×設定值+3個字)
        高低電平范圍/精度
        0.00～18.00V      ±(0.5%×顯示值+3個字)
        頻率范圍
        1Hz～599Hz
        占空比
        0.0～100.0%          ±(0.5%×顯示值+2個字)
        PG/Hall波形
        波形顯示

        三、汽車剎車電機整機測試項目：
        測試產品
        汽車換擋電機測試系統


        測試項目
        AIP8921-036：耐壓、絕緣、匝間、電阻、空載、低啟、堵轉、轉向、PG特性；
        AIP8922-036：耐壓、絕緣、匝間、電阻、空載、低啟、堵轉、轉向（搖臂滾輪）；
        AIP8923-036：耐壓、絕緣、匝間、電阻、空載、低啟、堵轉、轉向（磁場感應）；
        AIP8924-036：耐壓、絕緣、匝間、電阻、空載
        測試對象
        單相電機（單速、多速）
        測試工位
        雙工位
        交流耐壓
        輸出電壓設定范圍/精度
        AC 200～3000V      ±(2%×設定值+10V)
        擊穿電流測量范圍/精度
        0.10～20.00mA      ±(2%×顯示值+0.05mA)
        測試時間范圍/分辨率
        0.5～999.9s   0.1s/步
        電弧偵測
        1～9級(9級為最高靈敏度)
        絕緣電阻
        輸出電壓設定范圍/精度
        DC 500V/1000V       ±(2%×設定值+10V)
        絕緣電阻測量范圍/精度
        1～500MΩ   ≤100MΩ：±(3%×顯示值+0.5MΩ)；  >100MΩ：±(5%×顯示值+5MΩ)
        測試時間范圍/分辨率
        0.5～999.9s   0.1s/步
        匝間測試
        輸出電壓設定范圍/精度
        500～3000V        ±(3%×顯示值+8V)
        采樣頻率
        100MHz
        波形比較項目
        面積、差積、電暈、相位；測試界面顯示三個匝間波形
        直流電阻測試
        測量范圍及精度
        10.0mΩ～20KΩ      ±(0.3%×顯示值+3個字)  可設定溫度補償
        測試時間范圍/分辨率
        0～999s  0.1s/步
        測量范圍/測量精度
        -10.0℃～+50.0℃    ±0.5℃
        空載特性
        電壓測試范圍/精度
        AC:30～500V        ±(0.5%×顯示值+1V)
        電流測試范圍/精度
        AC:0.02～5.0A      ±(0.5%×顯示值+2個字)
        功率測試范圍/精度
        0.6-1500W           ±(0.5%×顯示值+5個字)
        低壓?jiǎn)?dòng)
        電壓測試范圍及精度
        AC:30～500V        ±(0.5%×顯示值+1V)
        電流測試范圍及精度
        AC:0.02～5.0A      ±(0.5%×顯示值+2個字)
        功率測試范圍及精度
        0.6-1500W           ±(0.5%×顯示值+5個字)
        堵轉測試
        電壓測試范圍及精度
        AC:30～500V       ±(0.5%×顯示值+1V)
        電流測試范圍及精度
        AC:0.02～5.0A     ±(0.5%×顯示值+2個字)
        功率測試范圍及精度
        0.6-1500W          ±(0.5%×顯示值+5個字)
        轉向
        轉向判斷
        正轉、反轉、不轉
        霍爾特性
        VCC電源
        3.00-18.00V       ±(0.5%×設定值+3個字)
        高低電平范圍/精度
        0.00-18.00V       ±(0.5%×顯示值+3個字)
        頻率范圍
        1 ～ 599Hz
        占空比
        0.0-100.0%        ±(0.5%×設定值+2個字)
