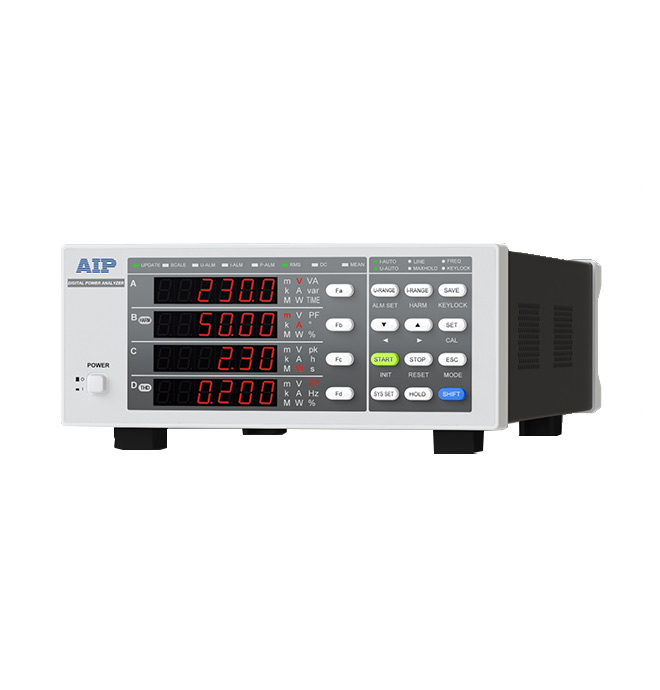

| 型號 | AIP87310 |
| 測量參數 | 電壓U、電流I、有功功率P、無功功率Q、視在功率S、功率因數PF、電壓頻率fU、電流頻率fI、相位角Φ、效率η、總電能量Wh、正向電能量Wh+、反向電能量Wh-、電流積分Ah、50次諧波分析HDF、電壓和電流失真度THD、峰值電壓Upk、峰值電流Ipk、電壓峰值因數CfU、電流峰值因數CfI、直流電壓Udc、直流電流Idc、整流平均值Umn/Imn/Urmn/Irmn、 |
| 輸入阻抗 | 電壓：約2MΩ 電流直接輸入：約10mΩ (20A規格) 電流傳感器輸入：約100kΩ |
| AD采樣速率 | 約100kS/s |
| 滿量程峰值因數 | 3 |
電壓額定量程（直接輸入） | 15/30/60/100/150/300/600/1000*[V] *1000V滿量程峰值因數為1.5 |
電流額定量程（直接輸入） | 100m/200m/500m/1/2/5/10/20*[A] *20A量程滿量程峰值因數為1.5 |
電流額定量程（傳感器輸入） | 50m/100m/200m/500m/1/2/5/10[V] |
| 電壓/電流精度范圍 | (1%～110%)*×量程 *電壓1000V量程精度范圍為(1%～100%)×量程 |
| 功率因數精度范圍 | ± (0.001 ～ 1.000) |
| 電壓測量精度 | DC 0.5Hz≤f＜45Hz 45Hz≤f≤66Hz66Hz＜f≤1kHz 1kHz＜f≤10kHz 10kHz＜f≤100kHz | ±(0.1%×顯示值+0.1%×量程) ±(0.1%×顯示值+0.2%×量程) ±(0.1%×顯示值+0.1%×量程) ±(0.1%×顯示值+0.2%×量程) ±({0.1+0.05×(f-1)}%×顯示值+0.2%×量程) ±({0.5+0.04×(f-10)}%×顯示值+0.3%×量程) |
| 電流測量精度 |
DC 0.5Hz≤f＜45Hz 45Hz≤f≤66Hz 66Hz＜f≤1kHz 1kHz＜f≤10kHz 10kHz＜f≤100kHz | ±(0.1%×顯示值+0.1%×量程) ±(0.1%×顯示值+0.2%×量程) ±(0.1%×顯示值+0.1%×量程) ±(0.1%×顯示值+0.2%×量程) ±((0.1×f)%顯示值+0.2%×量程) ±({1+0.08×(f-10)}%×顯示值+0.3%×量程) |
| 有功功率測量精度 | DC 0.5Hz≤f＜45Hz 45Hz≤f≤66Hz 66Hz＜f≤1kHz 1kHz＜f≤10kHz 10kHz＜f≤50kHz 50kHz＜f≤100kHz | ±(0.1%×顯示值+0.1%×量程) ±(0.3%×顯示值+0.2%×量程) ±(0.1%×顯示值+0.1%×量程) ±(0.2%×顯示值+0.2%×量程) ±({0.2+0.1×(f-1)}%×顯示值+0.2%×量程) ±({0.2+0.1×(f-1)}%×顯示值+0.3%×量程) ±({5.1+0.18×(f-50)}%×顯示值+0.3%×量程) |
| 有功功率測量范圍 | 2.2mW~4.4kW@220V，PF=0.01~1 |
| 低功率因數 功率精度范圍 | 視在功率測量精度，±(0.2%×顯示值)@PF=0 有功功率測量精度在上述基礎上，加讀數的0.05%@PF=0.001~0.1 |
| 有功功率最高分辨力 | 0.1mW |
| 頻率測量范圍 | DC，0.5Hz ～ 100kHz |
| 頻率測量精度 | ±0.1%×顯示值 |
| 諧波測量 | 10Hz ～ 600Hz，1～50次諧波含量，總失真度 |
| 電能測量范圍 | 0～999999MWh (分辨率：1mWh/0.01mAh) |
| 電能測量精度 | ±0.2%×顯示值 |
| 擴展不確定度 | 電壓、電流、功率、頻率、電能量≤0.20% |
| 濾波器功能 | 500Hz、5.5kHz電壓線路、電流線路和頻率濾波 |
| 變比范圍 | 1 ～ 50000 |
| 數據更新周期 | 100m / 250m / 500m / 5[s] |
| 報警功能 | 電壓、電流、功率、功率因數； 上限、下限、門限設定 |
| 控制接口 | 標配：RS-232； 選配：RS-485、開關量接口 |
| 外形尺寸 | 213mm（W, 前塑）×88mm（H, 前塑）×386mm（D, 含接線端子） |
| 開口尺寸 | 210(W)×85(H) mm |
| 底腳高度 | 15 mm |
| 整機重量 | 約 3kg |
