電機性能測試系統可對電機制造過程中的電機半成品或以電機為主體的配套產品的電氣性能、安全性能及可靠性能進行檢測的設備。

電機性能測試系統對于電機及電機相關行業的產品研發、生產和維修十分重要。

一、電機性能測試系統結構

電機性能測試系統主要由測功機智能測試儀、測功機機頭、計算機系統、夾具/安裝平臺、聯軸器/節、底板/底座、測試軟件以及各類交流/直流穩壓電源組成，通過上位機串口通訊，無需另配通訊卡。

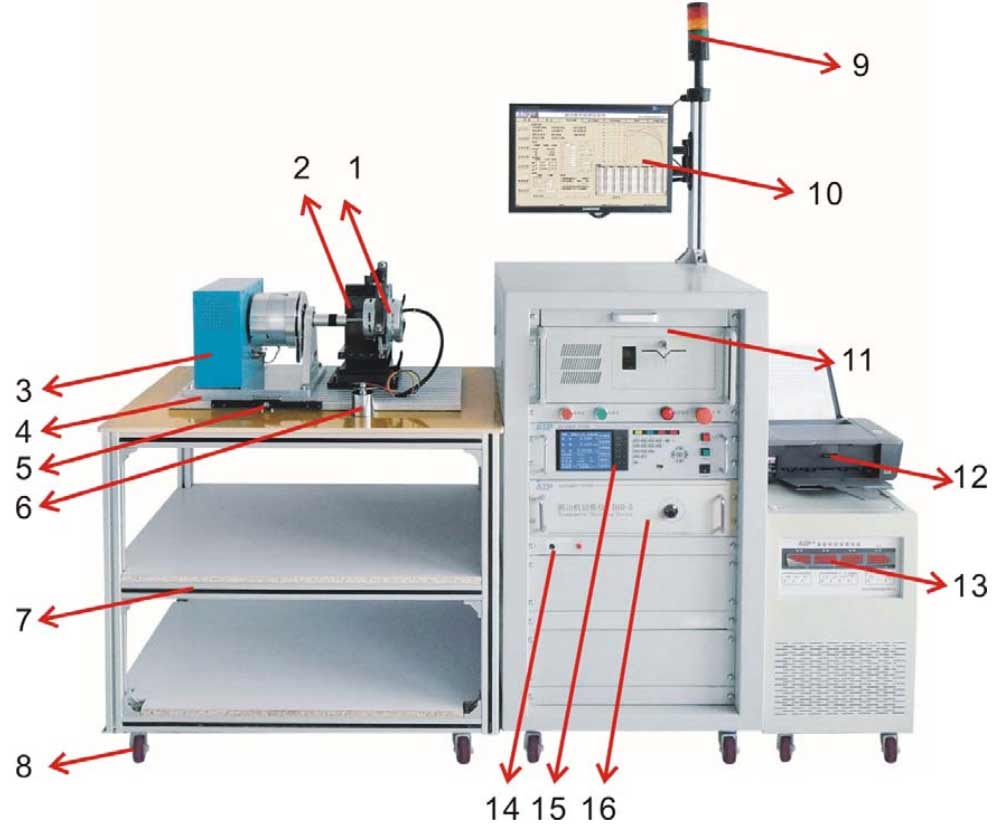

電機性能測試系統外形如下：

（測試系統為非標設備，外形請以實物為準）

1、被測電機；         2、電機夾具；     3、測功機頭；   4、底板；        5、校正用標定桿；   6、校正用砝碼；

7、支架，根據測功機種類不同，配不同的支架；          8、腳輪；        9、報警器，包括報三色燈及蜂鳴器；

10、液晶顯示器；   11、工業控制計算機；                 12、打印機；   13、測試電源；        14、測試外接電容接口；

15、測功機智能測試儀；                                            16、測功機切換儀。

二、電機性能測試系統基本操作

之前有文章專門介紹了《電機性能測試系統操作》，內含電機性能測試系統操作過程及過程中的注意事項，在這里就簡單介紹下，不再贅述。

1、電機性能測試系統外部接線；

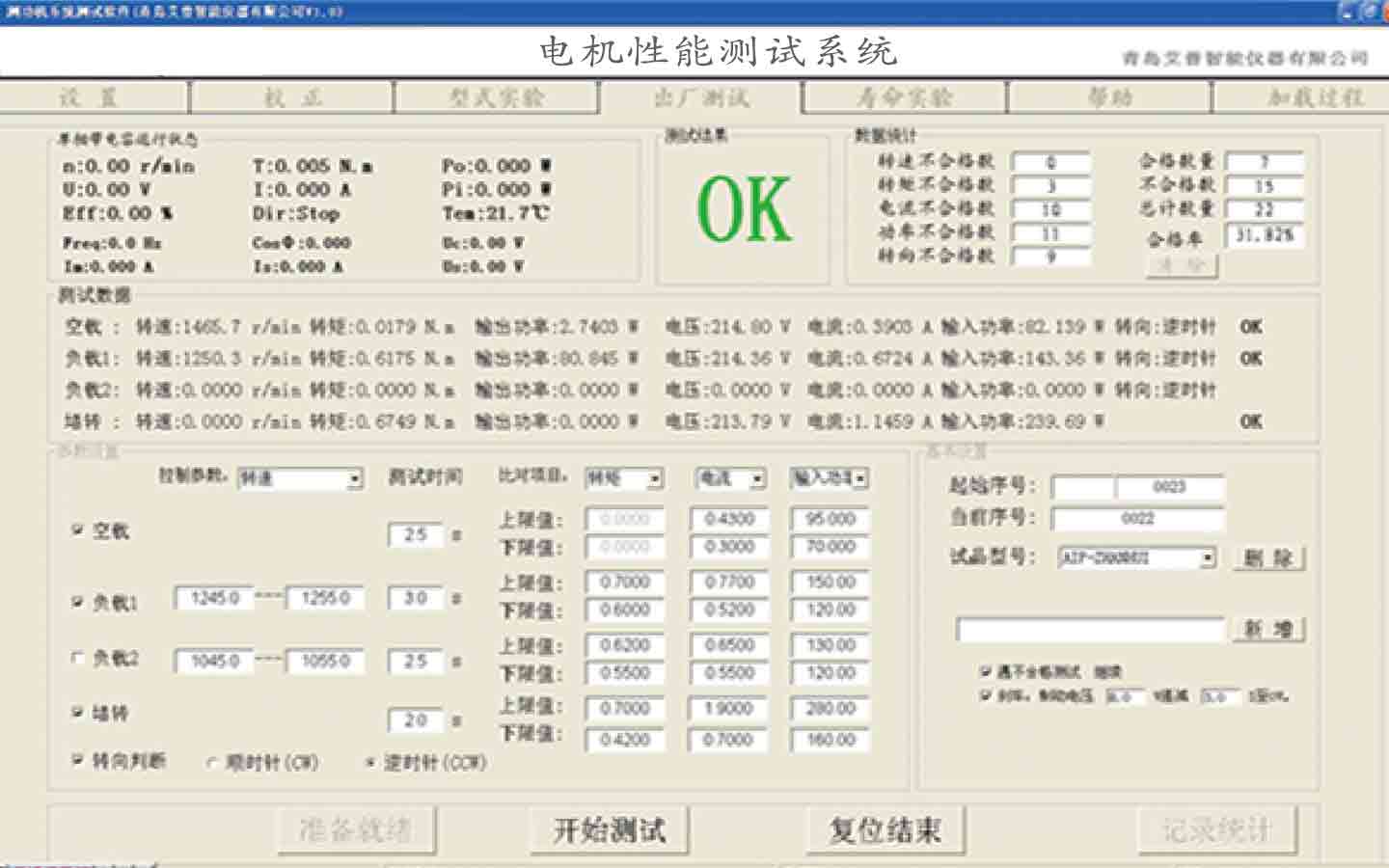

2、測試系統軟件操作；

3、系統參數設置；

4、電機測試前校正操作；

5、電機夾裝無誤后性能測試；

6、性能測試報告編輯及數據分析。

三、電機性能測試系統數據分析優勢

電機性能測試系統優勢很多，常規的測試項目多、范圍廣、精度高都是老生常談最基礎的了，這次介紹下艾普智能研發的電機性能測試系統中的數據分析模塊。

1、電機性能測試系統數據導出

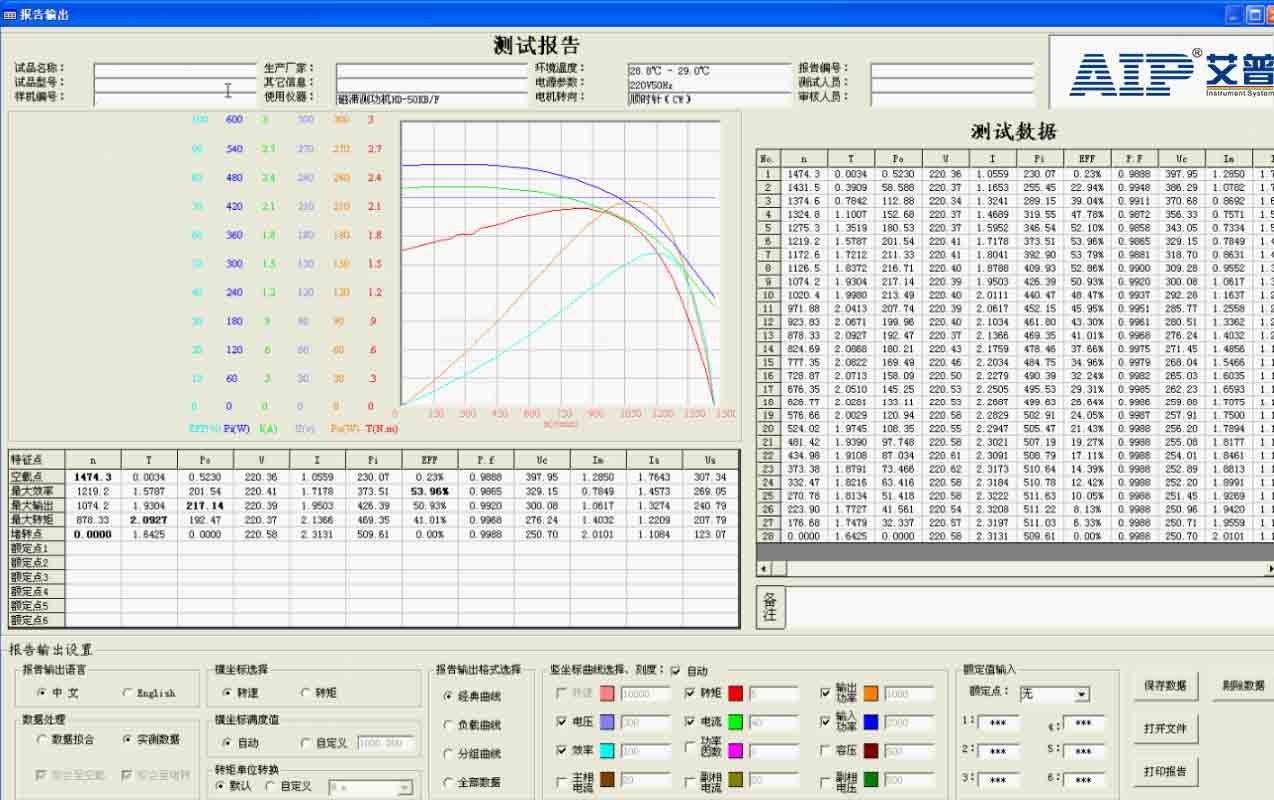

電機性能測試系統測試結束后，可以觀察采集的數據，若有些數據有明顯的偏差，可以認為是干擾，選擇該組數據，點擊【數據剔除】按鈕，即可刪除掉這組數據。若對數據沒有異議，即可點擊【預覽保存】按鈕，進入報告輸出界面，如下圖所示：

在此界面，使用儀器、環境溫度、電源參數和電機轉向均由電機性能測試系統智能識別，報告編號自動生成，主要包含日期、時間信息，可手動更改。為方便用戶使用，測試報告可靈活設置。

2、電機性能測試系統數據處理

常規的電機性能穩定，經過電機性能測試系統得到的曲線都是比較圓滑的，但是若測試過程中獲取的數據點不足，或者數據點不是從空載開始到堵轉結束，那么可以選擇數據擬合模式，測試系統自動根據實際測得的數據，計算出對應的函數關系，從而形成一條光滑的曲線。

數據曲線共有 4 個選項，分別為經典曲線、負載曲線、分組曲線和全部數據，通常選擇經典曲線。

（1）經典曲線：測試報告同時顯示測試曲線、特征點和測試數據；

（2）負載曲線：測試報告只顯示測試曲線，不顯示特征點和測試數據；

（3）分組曲線：以轉速或轉矩為橫坐標，分別生成以電壓、效率、轉矩、電流、輸入功率和輸出功率為縱坐標的 6 個單獨的測試曲線；

（4）全部數據：測試報告只顯示測試數據，不顯示曲線和特征點。

3、電機性能測試系統數據分析

在電機性能測試界面，點擊曲線對比按鈕，可以導入多份歷史測試數據報告，對比其中的多項測試數據波形。測試系統自動對比，結果直觀。

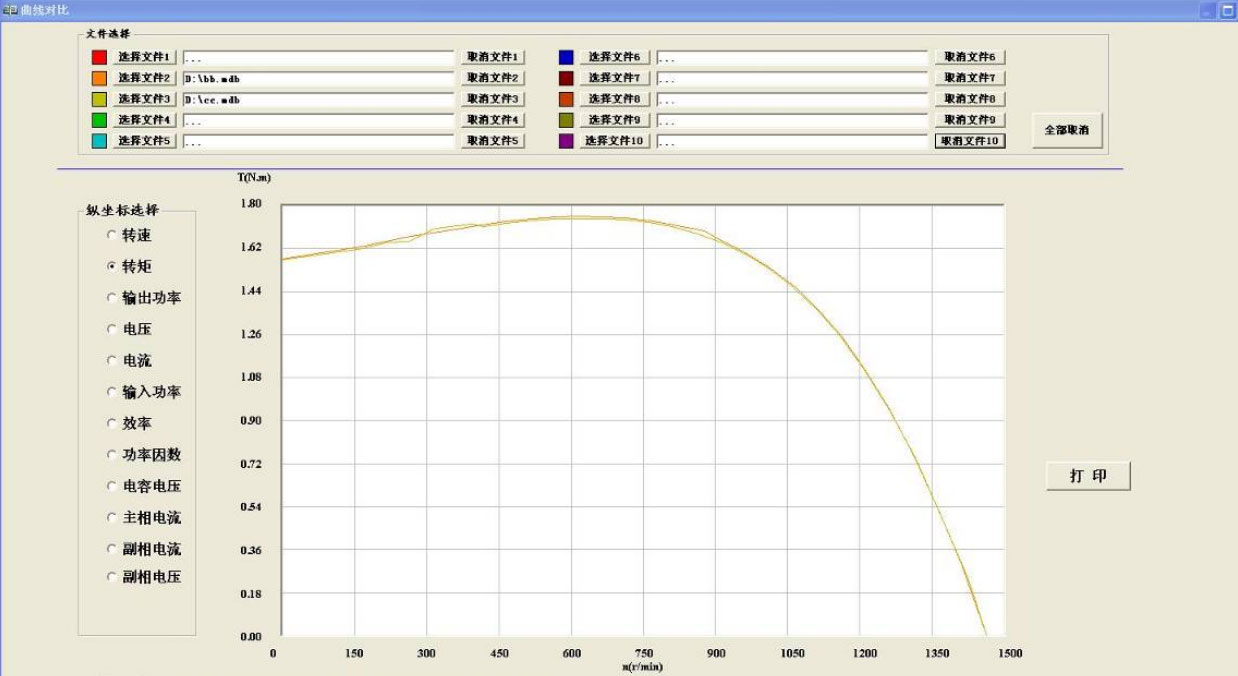

下圖為轉矩曲線對比：
